机械手激光焊接工作站
越来越多激光焊接集成了机器人系统，这些技术减少了焊接的准备时间，大大提高了工作效率。机器人+激光焊接投入生产时，这些激光自动焊接机器人按照设定程序自动工作，又快又好，无需后续加工或者极少后续加工···
产品简介
Product introduction
越来越多激光焊接集成了机器人系统，这些技术减少了焊接的准备时间，大大提高了工作效率。机器人+激光焊接投入生产时，这些激光自动焊接机器人按照设定程序自动工作，又快又好，无需后续加工或者极少后续加工，还可以24小时不停工作，不管是质量还是效率都远高于人工。
结构解析
Structural analysis

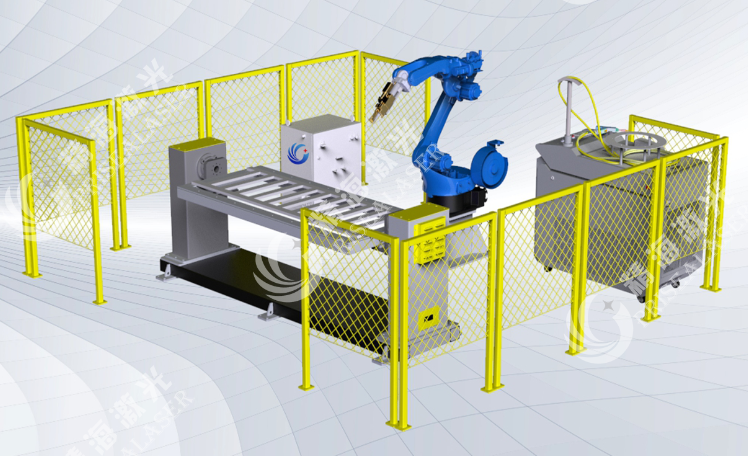

机械手激光焊接工作站机构一般包含：激光器、激光出射头、冷却系统、控制系统、激光焊缝跟踪系统、焊接工作台等7大部分。每个部分可根据产品的实际形态和机构进行合理选型选配。
技术参数
Technical parameters
六轴机械手三维激光焊接工作站技术参数 | |
激光工作站机构形式 | 6轴工业机器人（选配） |
激光器品牌 | IPG/创鑫 |
激光器功率 | 1-3KW |
波长范围 | 980nm/1090±10nm |
可焊接材料 | 碳钢/不锈钢/铝合金 |
焊接板厚范围 | 1-6mm |
机器人品牌 | FANUC |
机器人重复定位精度 | ±0.05mm |
机器人负载、臂展 | 12kg/1441mm |
输入电压 | 380V |
冷却方式 | 水冷 |
细节优势
Detail advantage
JH机器人三维激光焊接工作站特点：
焊接精度高、焊接效率高、焊接质量稳定、使用成本低、焊接热影响区域很小，且激光焊接后的工件无需打磨，成型美观
可选配视觉定位系统，焊缝跟踪系统，离线编程系统，方便客户的柔性化操作;
工作原理及特点
Working principle and characteristics
机器人品牌 | 型号 | 臂展 | 负载 | 机器人重复定位精度 | 实际切割精度 | 特点 | 备注 |
FANUC | M10iA | 1420mm | 12KG | ±0.04 | 良（±0.15mm） | 均可选配离线导图软件，移动工作台，旋转工作台，防护房等 | |
M10iD | 1441mm | 12KG | ±0.02 | 优（±0.1mm） | 推荐，适合高精度切割 场合，高性价比 | ||
M20iA | 1811mm | 20KG | ±0.04 | 良（±0.15mm） | |||
M20iB | 1853mm | 25KG | ±0.02 | 优（±0.1mm） | 推荐，适合高精度切割 场合，高性价比 | ||
Kawasaki | RA010L | 1925mm | 10KG | ±0.05 | 一般（±0.2mm） | 推荐，适合一般精度覆盖件切割，切割幅面大，擅长超深工件沟边切割，高性价比 | |
RS020N | 1725mm | 20KG | ±0.04 | 一般（±0.2mm） |
适用范围
Scope of application

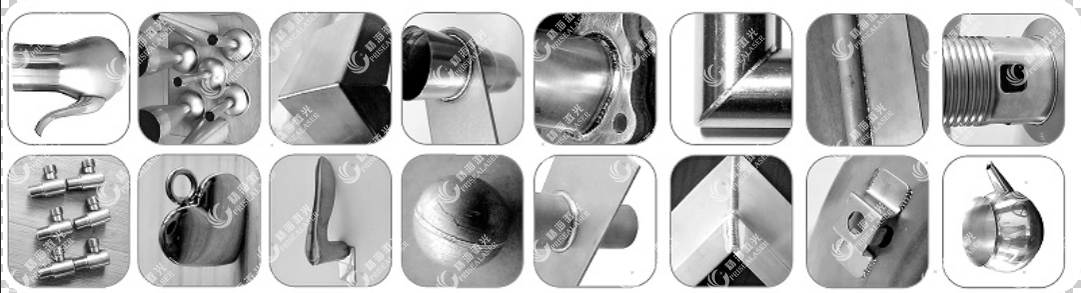

厨房电器、洗衣机、热水器、精密机柜、电梯面板&扶手、新能源汽车电机、伺服电机、三维精密钣金
