标准激光精密点焊接机
精密激光脉冲点焊系统主要应用于精密零配件的点焊工艺，主要针对消费类电子行业、微电子行业和电气元件行业产品的精密器件焊接，如手机内部结构件、传感器等。
产品简介
Product introduction
精密激光脉冲点焊系统主要应用于精密零配件的点焊工艺，主要针对消费类电子行业、微电子行业和电气元件行业产品的精密器件焊接，如手机内部结构件、传感器等。
技术参数
Technical parameters
模型 | JH-FWQ50 | JH-FWQ150 | JH-FWQ300 |
激光式 | 纤维 | ||
波长 | 1070 nm | ||
激光模式 | 连续YAG | ||
连续平均 | 50W | 150 W | 300 W |
最大脉冲功率 | 500 W | 1500 W | 3000 W |
脉冲平均功率 | 50W | 150 W | 300 W |
最大脉冲能量 | 5J | 15J | 30J |
功率稳定性 | <±1% | ||
光束质量 | 5毫米*姆拉德 | ||
脉冲重复频率 | 0HZ≤F≤2500 Hz | ||
纤维直径 | 50 um/100 um/200 um(可选) | ||
纤维长度 | 10米 | ||
焦点直径 | 0.1-0.4mm | ||
加工方式 | 振镜扫描/普通出射头 | ||
扫描范围 | 100*100mm-200*200mm | ||
冷却方式 | 风冷 | ||
电压 | AC220V±10%50V 60 Hz | ||
环境湿度 | 40-80% | ||
环境温度 | -10℃-40℃ | ||
细节优势
Detail advantage
高稳定性激光发生器;
优质激光出射头等光学元件;
该激光焊接模块可嫁接到不同的机械设备形式，如非标工作台，转盘式自动化结构，自动化流水线等
视觉引导焊接系统(可选配)
测距仪(可选配)

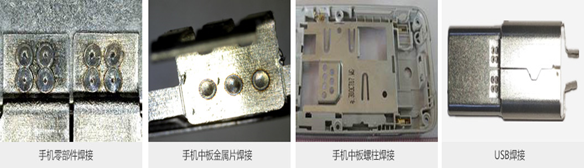

适用范围
Scope of application
