异种金属精密激光点焊机
异种金属精密激光点焊系统主要应用于精密零配件的点焊工艺，主要针对消费类电子行业、微电子行业和电气元件行业产品的精密器件焊接，如手机内部结构件、传感器等。
产品简介
Product introduction
异种金属精密激光点焊系统主要应用于精密零配件的点焊工艺，主要针对消费类电子行业、微电子行业和电气元件行业产品的精密器件焊接，如手机内部结构件、传感器等。
技术参数
Technical parameters
模型 | JH-FWM100 | JH-FWM120 | JH-FWM200 |
激光式 | 纤维 | ||
波长 | 1070 nm | ||
激光模式 | 连续YAG | ||
连续平均 | 100W | 120 W | 200 W |
最大脉冲能量 | 1mJ | 1.5mJ | |
功率稳定性 | <±2% | ||
光束质量 | 5毫米*姆拉德 | ||
脉冲宽度 | 1-450ns | ||
脉冲重复频率 | 1KHZ≤F≤2KHz | ||
纤维直径 | 30 um | ||
纤维长度 | 10米 | ||
加工方式 | 振镜扫描 | ||
扫描范围 | 100*100mm-200*200mm | ||
冷却方式 | 风冷 | ||
电压 | AC220V±10%50V 50 Hz | ||
环境湿度 | 40-80% | ||
环境温度 | 10℃-40℃ | ||
细节优势
Detail advantage
高稳定性激光发生器;
优质激光出射头等光学元件;
模块化设计，便与集成：激光焊接模块可嫁接到不同的机械设备形式，如非标工作台，转盘式自动化结构，自动化流水线等
视觉引导焊接系统(可选配)
焊缝牢固美观，热影响区小，焊缝平整无气孔，焊缝强度、韧性至少相当于甚至超过母材金属;
系统可选配同轴视觉定位系统，精确定位引导焊接位置;
软件界面操作简单方便;

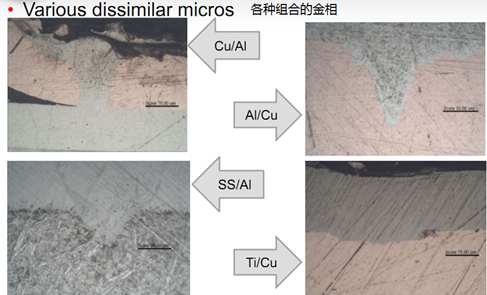

工作原理及特点
Working principle and characteristics
适用范围
Scope of application

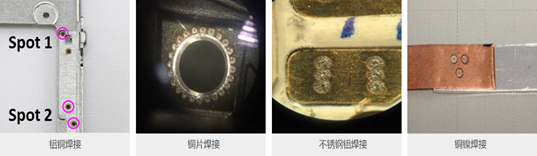

广泛应用于3C消费类电子领域薄壁型精密部件的激光焊接，主要为异种金属材料间的焊接，如铝-不锈钢，铝-铜，铜-不锈钢 等
