同轴视觉激光精密点焊接机
同轴视觉激光精密点焊接机主要应用于精密零配件的点焊工艺，主要针对消费类电子行业、微电子行业和电气元件行业产品的精密器件焊接，如手机内部结构件、传感器等。
产品简介
Product introduction
同轴视觉激光精密点焊接机主要应用于精密零配件的点焊工艺，主要针对消费类电子行业、微电子行业和电气元件行业产品的精密器件焊接，如手机内部结构件、传感器等。

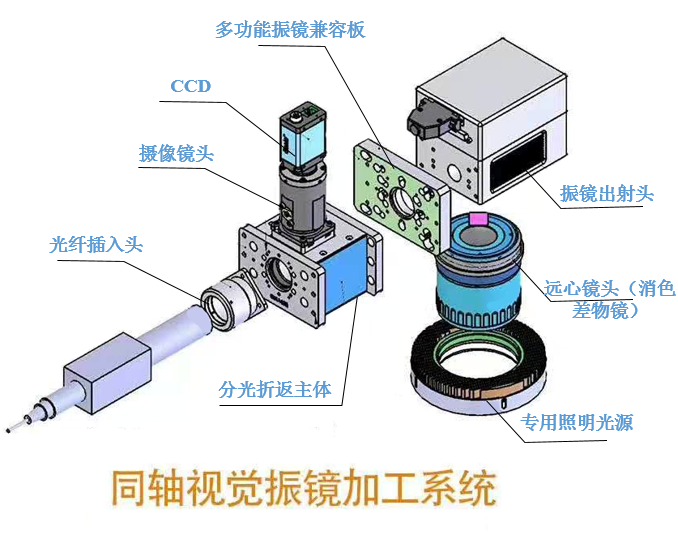

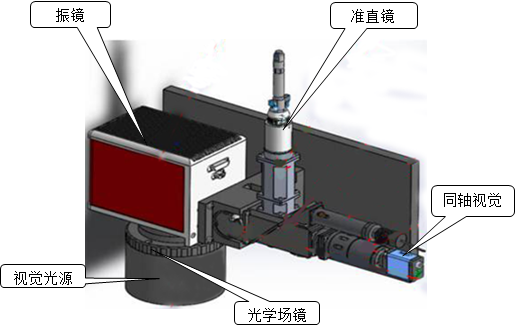

结构解析
Structural analysis
技术参数
Technical parameters
模型 | JH-FWQ50 | JH-FWQ150 | JH-FWQ300 |
波长 | 1070 nm | ||
激光模式 | 脉冲/连续 | ||
连续平均 | 50W | 150 W | 300 W |
最大脉冲功率 | 500 W | 1500 W | 3000 W |
脉冲平均功率 | 50W | 150 W | 300 W |
最大脉冲能量 | 5J | 15J | 30J |
功率稳定性 | <±1% | ||
光束质量 | 5毫米*姆拉德 | ||
脉冲重复频率 | 0HZ≤F≤2500 Hz | ||
纤维直径 | 50 um/100 um/200 um(可选) | ||
纤维长度 | 10米 | ||
焦点直径 | 0.1-0.4mm | ||
加工方式 | 振镜扫描/普通出射头 | ||
扫描范围 | 100*100mm-200*200mm | ||
冷却方式 | 风冷 | ||
电压 | AC220V±10%50V 60 Hz | ||
环境湿度 | 40-80% | ||
环境温度 | -10℃-40℃ | ||
细节优势
Detail advantage
• 焊缝牢固美观，热影响区小，焊缝平整无气孔，焊缝强度、韧性至少相当于甚至超过母材金属;
• 焊接速度快，于传统的固定光路或焊接头焊接模式相比效率可提高10倍以上，在小型平面轨迹焊接领域有着非常大的优势
• 系统内光学组件采用高质量镜片，可兼容多种激光器使用;
• 系统可选配同轴视觉定位系统，精确定位引导焊接位置;
• 模块化设计，便与集成;软件界面操作简单方便;
工作原理及特点
Working principle and characteristics
同轴机器视觉系统的优势:
1. 激光焊接与CCD捕捉无需移动硬件物理位置，极大地提高了系统的稳定性，提高焊接周期时间;
2. JH独有的光学专利消除可见光与激光的色差，从而保证系统精度;
3. 系统可以在100*100mm的焊接幅面任意位置实现μ级精度定位;
4. 独立开发的焊前校准，焊后检测软件;
5. 针对不同项目需求，可更换相机镜头，确保视野范围及精度满足需求.

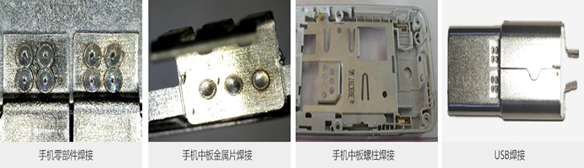

泛应用于3C消费类电子领域薄壁型精密部件的激光焊接，如手机机构件、平板电脑组建，无线耳机，智能穿戴等
适用范围
Scope of application
泛应用于3C消费类电子领域薄壁型精密部件的激光焊接，如手机机构件、平板电脑组建，无线耳机，智能穿戴等
