一拖二激光精密电焊接机
激光焊接设备的投入成本相对较高，而由于激光焊接的速度快，产品的组装和定位耗用时间较长，所以在生产过程中焊接机等待时间较多，焊接机实际的使用效率较低。为提高焊接机的使用较能，我们对激光器光路进行设···
产品简介
Product introduction

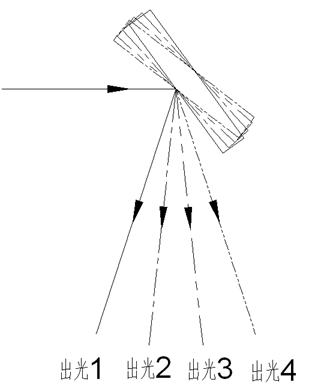

激光焊接设备的投入成本相对较高，而由于激光焊接的速度快，产品的组装和定位耗用时间较长，所以在生产过程中焊接机等待时间较多，焊接机实际的使用效率较低。为提高焊接机的使用较能，我们对激光器光路进行设计，让其可以为多个工作台提供激光光束，达到“一拖多”的组合…
技术参数
Technical parameters

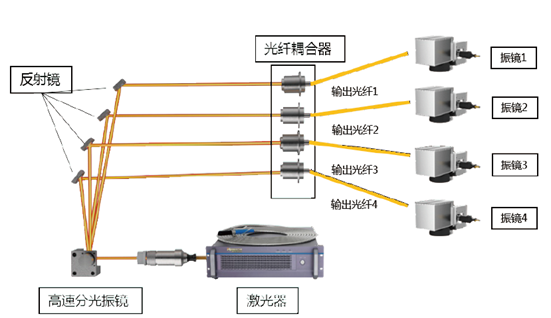

高速分光光路切换速度快，比起传统的光闸，效率大大提高,切换频率可达80HZ，传统光闸为5HZ。
两个手持焊接头，可分开独立工作，可以节省一台激光器。
高速分光后多路焊接良率与单台激光器一致。
细节优势
Detail advantage
型号名称 | JH-FWQ150-2T |
控制系统 | PC+运动控制卡 |
配套焊接头 | 振镜焊接头1套 |
配套激光机 | 各系列光纤激光器 |
平台配置 | 电动平台1套，（电动）升降体1套 |
平台行程 | 300mm（Y）、200mm（Z） |
重复定位精度 | <±0.02mm |
工位 | 滑台单工位 |
自动化程度 | 手动上下料，自动焊接 |
增加选配部件 | 客户专用夹具等 |
焊接轨迹 | 点、直线、圆、方形或由直线圆弧组成的任意平面图形 |
应用范围 | 手机，接插件等 |
外形尺寸 | 790mm（L）×780mm（W）×2100mm（H） |
电力需求 | 单相AC220,2KW |
工作原理及特点
Working principle and characteristics
采用一拖二作业方式，生产效率是普通作业方式的两倍
在激光器内集成分光仲裁系统，无需等待时间，操作便利
搭载振镜焊接系统，区域内扫描方式作业，精度高，速度快
系统标准化、模块化设计，性能稳定
设备结构简单、外观美观、人机截面友好、性价比高
适用范围
Scope of application
