电池模组ccs采集板激光焊接设备介绍
日期：2024-01-15 来源：本站
随着新能源汽车行业的蓬勃发展，围绕新能源汽车行业的各配件产品也在快速发展，其中新能源电池作为核心部件，其工艺和技术也在快速升级，而激光是新能源电池必不可少的工具，为此精海激光针对新能源汽车，新能源电池以，储能电池以及氢燃料电池行业开发出一系列激光专用设备，下面我们着重介绍一下电池模组ccs采集板激光焊接自动化生产线：

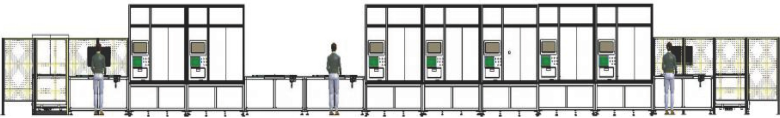

图片仅供参考，具体根据产品设计
一、设备工艺流程解析：
1. FPC上料工位：人工上料，不同产品不同治具，可快速切换
2. 激光焊接工位：采用龙门双曲结构，上下双工位，配备激光测高系统以及高精密视觉软件，焊接精准无偏差，效率高，质量好;
3. 焊接检测工位：利用高像素相机对焊点进行拍照检测，主要对焊接位置、焊点大小以及外观进行检测，保证焊接质量
4. 压降测试工位：主要是电性能测试环节，对耐电压、绝缘性能进行测试，保证产品电性能
5. NTC测试工位：对镍片焊接位置、FPC线束、NTC进行通断测试，检测焊接质量
6. 收料工位：检测后不良的直接处理掉，合格的收到料盘，主要靠人工进行分拣

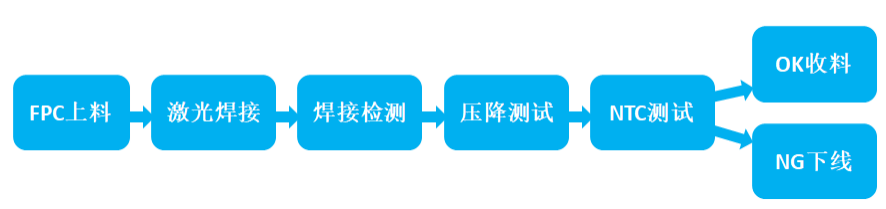

工艺流程图
二、设备特点介绍：
1. 该自动生产线自动化程度高，设备治具具有快换功能，可以根据需要更换不同的产品治具，只需人工将治具进行更换并切换软件即可;
2. 该生产线稳定可靠，品质高效，能够大幅提高企业产能以及效能
3. 该生产线配备MES系统，使生产过程全部数据可见，可实现数字化生产，令工厂管理水平更好
4. 该生产线人机结合，职能灵活，可大幅降低人力成本
5. 该生产线让激光焊接和产品检测完美兼容，过程流畅，无缝衔接，高效智能
6. 该生产线呈一字排开 ，可节约占地面积，空间利用高效
7. 所有数据自动生成自动判断，数据形成一份报告 ，数据与二维码一一对应，数据保存在本地，期限自行管控;
8. 所有带FPC的产品都可以兼容到,最大产品尺寸2000*800mm;
苏州精海激光专门致力于新能源电池行业，此自动化生产线专门为电池模组ccs采集板而研发，智能高效，欢迎大家来电垂询!
