同轴视、伪同轴以及旁轴视觉的区别
日期：2024-01-15 来源：本站
激光设备使用中，由于某些产品的特殊性，我们必须要通过视觉模块来完成焊接或者打标，而常用的一般有同轴视觉、伪同轴视觉和旁轴视觉，下面我们重点介绍下这几种视觉结构的区别：

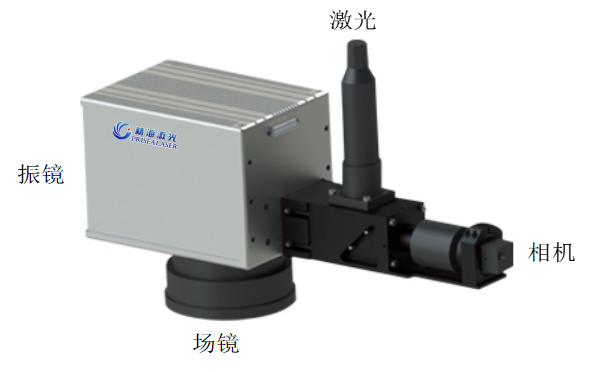

1、同轴视觉
同轴视觉，顾名思义，就是相机装在激光光路上，通过镜片反射从而保证激光和相机同心，然后从激光扫描头输入，再通过镜片的摆动分析具体要工作的位置，具体结果如上图所示，同轴视觉一般对软件、硬件的要求特别高，定位精度也非常高。

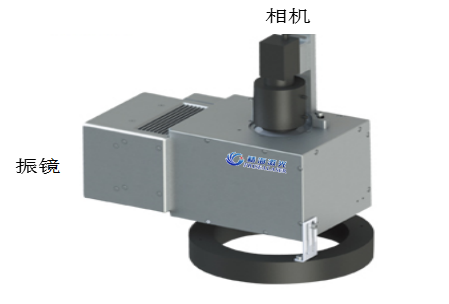

2、伪同轴
伪同轴也就是激光通过扫描头输出后，然后经过镜片反射与相机耦合，然后经过拍照后，根据算法将图像信息转换成坐标，从而实现完成激光的准确工作。伪同轴定位与同轴定位相比，视野范围大，安装方便，再实际应用中比较广泛。

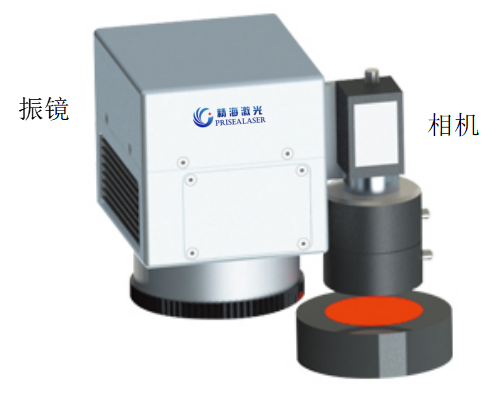

3.旁轴视觉
旁轴视觉也就是把相机装在振镜的一旁，然后计算出偏移量，再通过软件进行校正，从而实现视觉功能
4.三者区别
视觉方式 | 同轴 | 伪同轴 | 旁轴 |
定位精度 | 高 | 高 | 一般 |
工作效率 | 高 | 根据镜头而定 | 低 |
视野大小 | 较小 | 根据需求而定 | 根据需求而定 |
成像效果 | 一般 | 较好 | 非常好 |
灵活性 | 镜头光源选择性少 | 镜头光源选择性一般 | 可随意配置 |
