CO2激光切割机调光步骤
日期：2024-01-15 来源：本站
众所周知，CO2激光切割机光路属硬光路，靠镜片反射到激光切割头，所以其在使用过程中，往往会因为振动或者其他因素导致光路发生偏差，从而造成切割效果不好，下面我们详细讲解一下光路的调整方法和步骤，以供广大客户参考。

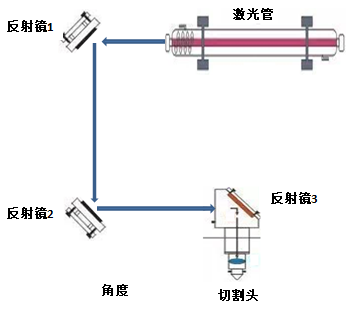

出光示意图

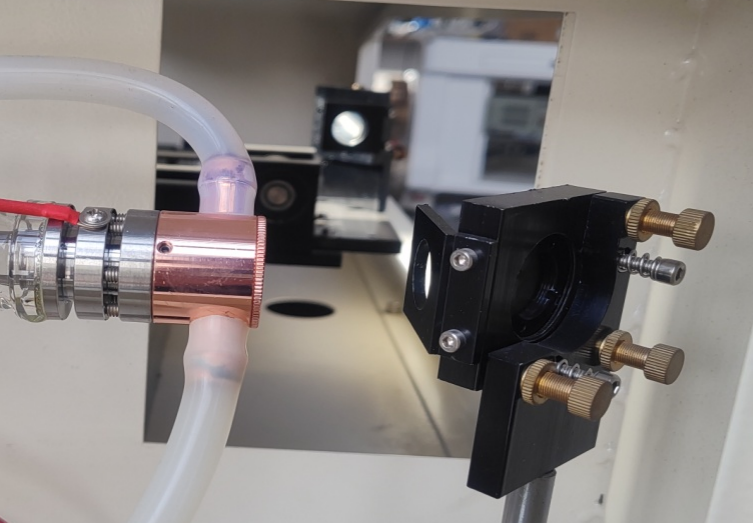

1、要保证激光管射出的光在反射镜1的中心。

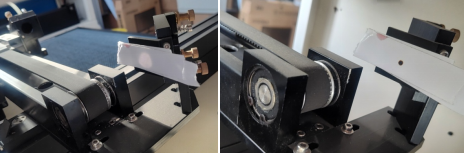

2、在反射镜2靶上贴双面胶纸，将横梁移至离反射镜1最近的位置，按点射出光(功率调整适中，不可过大或过小)，打出标记(特 别 注 意 ： 为
防 止 激 光 辐 射 伤 人 ， 请 先 用 一 块 纸 板 测 试 出 光 斑 的 大 概 位 置 ， 然 后 再 进 行 调 整 )。

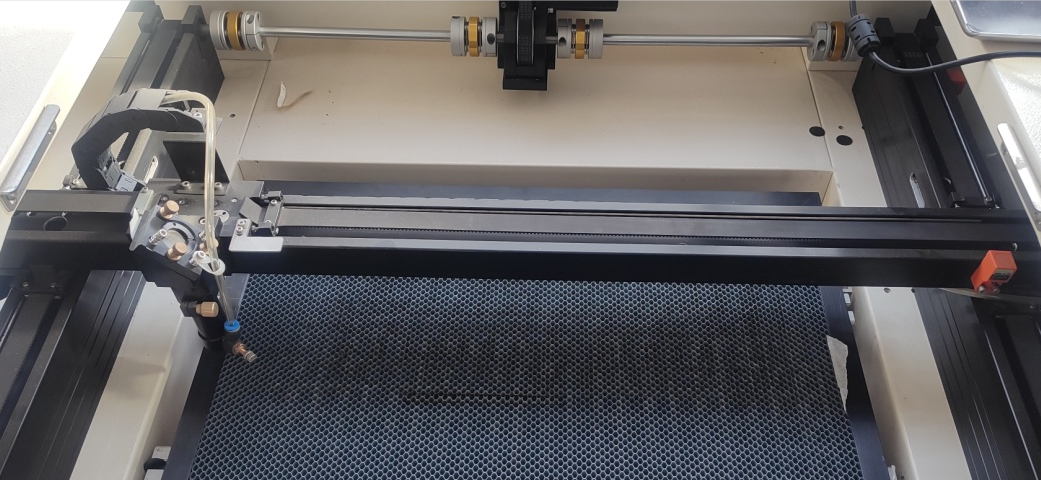

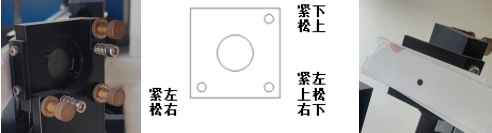

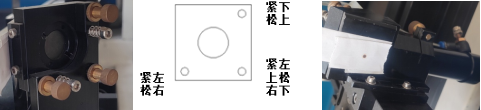

3、将横梁移至离反射镜1最远的位置，按点射，再打一个标记，如果两个标记不重合，就调整反射镜1，接着2.3步骤反复，直至二个标记位置完全重合为止，然后锁紧反射镜调节螺丝螺母。

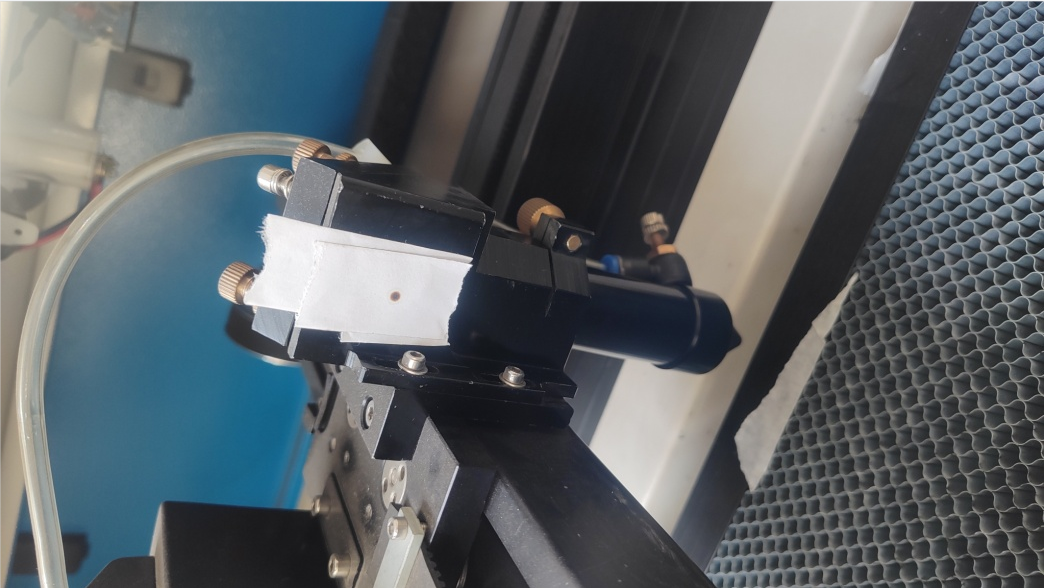

4、在反射镜3上贴双面胶，将激光头移至离反射镜2最近的位置，按点射，打出标记
5、再将切割头移至离反射镜2最远的位置，按点射，打出标记，如果两个标记不重合，就调整反射镜2，接着4.5步骤反复，直至二个标记位置完全重合为止，然后锁紧反射镜调节螺丝螺母。

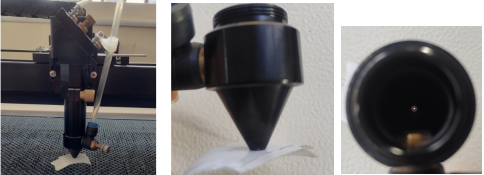

6.将双面胶贴到激光割嘴上，按点射，然后拆下割嘴部分，看标记点在喷嘴的位置，切记看时一定要注意方向。

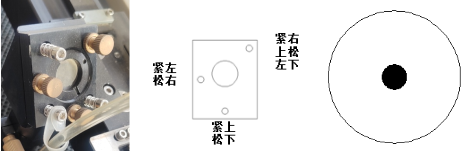

7.如果标记位置不在喷嘴中心，调整反射镜3，然后重复6.7步骤，直至将其调整到喷嘴中心为止。
